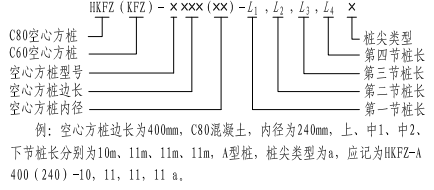

3分类、选用及编号

3.1分类:

3.1.1空心方桩按混凝土强度等级分为C60预应力混凝土空心方桩(本图则记为KFZ)和C80预应力高强混凝土空心方桩(本图则记为HKFZ)。

3.1.2预应力混凝土空心方桩及预应力高强混凝土空心方桩按桩身配筋率不同可分为A型、AB型和B型，配筋率数值分别介于0.5%~0.64%、0.57%~0.82%和0.8%~1.15%范围内，其力学性能应符合本图则的规定。

3.1.3空心方桩按其边长分为300mm、350mm、400mm，450mm、500mm，550mm、600mm.

3.1.4 本图则中接桩方式仅涉及端板焊接，其他接桩方式可参照相关标准进行选用。

3.2选用:

3.2.1设计人员应结合工程地质情况、建筑物结构类型、荷载性质、桩的使用功能、沉桩设备、施工条件及施工经验等因素，通过系统比选确定桩型。

3.2.2空心方桩用作摩擦桩或端承摩擦桩且穿越的坚硬土层较薄时，其长径比(桩总长/桩边长)不宜大于100;当用作端承桩或摩擦型端承桩且需穿越一定厚度较硬土层时，其长径比不宜大于80，桩型宜选用AB型、B型桩;当桩侧土不排水抗剪强度小于等于10kPa或以桩身材料强度为控制时，其长径比不宜大于60，桩型宜选用AB型、B型桩。

3.2.3对弱、中腐蚀环境场地的空心方桩基础工程，应选用边长不小于350mm的AB型、B型空心方桩。

3.2.4本图则承压空心方桩采用端板焊接连接，接头数量不宜超过3个。

3.2.5本图则抗拔空心方桩宜选用AB型或B型单节桩;若设计两节桩，其接头的要求应符合《预应力混凝土空心方桩基础技术规程》DB32/T 4285的相关规定。

3.2.6空心方桩的桩顶与承台的连接方法详见本图则第28~30页。当空心方桩采用预埋套筒与承台连接时，其相关要求应符合《预应力混凝土空心方桩基础技术规程》DB32/T 4285的相关规定。

3.2.7空心方桩桩尖可按本图则第31~34页选用，设计桩长不包括桩尖部分。设计人员也可根据工程地质情况，采用其他类型桩尖施工。

3.2.8空心方桩防腐应根据地下水、土对建筑材料的腐蚀性等进行设计，腐蚀性等级应按现行国家标准《岩土工程勘察规范》GB50021确定，桩身混凝土及桩身防腐要求应符合《预应力混凝土空心方桩基础技术规程》DB32/T4285的要求。用于桩基工程的空心方桩的耐久性应满足设计工作年限的要求，并符合《预应力混凝土空心方桩基础技术规程》DB32/T4285的相关条款。

3.2.9当空心方桩用于深厚软土，软硬突变，中密实砂层，含强风化岩且起伏较大和存在硬夹层等不利地质时，宜采用增加壁厚的构造措施并按《预应力混凝土空心方桩基础技术规程》DB32/T4285中的相关要求另行设计。

3.2.10腐蚀环境下的空心方桩或当桩端位于遇水易软化的风化岩层时，桩尖宜选用封闭型钢桩尖，应在桩端灌注高度不低于2.0mm的C30微膨胀砼。
